食品工場の配管設計に欠かせないフレキ管の選定ポイントを解説

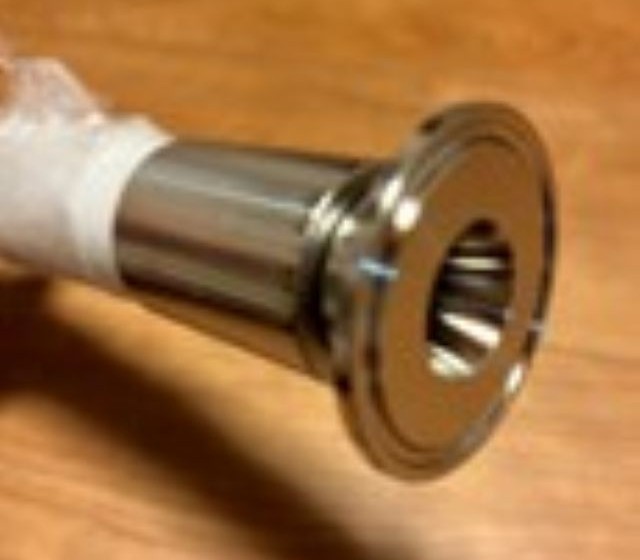

フレキ管とは、「フレキシブルチューブ（Flexible Tube）」の略称で、食品工場においては主にシリコン製の素材が用いられます。シリコン自体の柔軟性を活かしつつ、内圧による膨張や外部応力による折れ曲がり、破れを防ぐためにステンレスの骨材が組み込まれているのが一般的です。

また、接続箇所も滑らかにフランジやヘルールへ移行するように加工されており、液溜まりを防ぐ衛生的な構造（サニタリー仕様）が大きな特徴です。外力に対して柔軟な特性を持ち、機器間の接続や振動吸収、わずかな芯ずれの補正などに用いられます。なお、サニタリー用途において「収縮性」は好まれないため、基本的には振動や動きへの追従が主な目的となります。

食品工場でシリコン製フレキ管が多く採用されるのは、耐食性と清掃性に優れ、衛生環境を維持しやすいからです。また、蒸気・温水・エア・洗浄液など、複数の系統に対応できる柔軟性も特長です。

さらに、設置スペースに制約がある場所での配管や、わずかな芯ずれがある場合、あるいは振動の伝達を抑えたい場面で重宝されます。「くねくねと自由に曲げられる」という認識は間違いであり、正しくは「相手側が動く場合や、微細な位置調整」のために活用される部材です。

ただし、柔軟であるがゆえに誤った取り扱いをすると、ねじれや応力集中によって破損するリスクもあるため、正しい知識と施工が欠かせません。

フレキ管のサイズを選ぶ際は、単に「既存配管と同じ口径に合わせる」だけでは不十分です。流体の種類や温度、圧力、流量を考慮し、最適な内径を選ぶ必要があります。特に食品工場では、洗浄水・蒸気・エアラインなど多様な用途に使われるため、流速や温度変化の影響を見落としがちです。

フレキ管は「柔軟に動く」ことで配管のズレや振動を吸収できる便利な部材ですが、動く方向を正しく理解して設計しなければ、早期の破損や漏れを招くことがあります。

変位には主に「軸方向（伸び縮み）」「横方向（横ずれ）」「角度方向（曲げ）」の3つがあり、それぞれに合った設置方法が必要です。

軸方向の変位は、温度変化による配管の膨張などで起こるため、フレキ管を無理に押し込んだり引っ張ったりせず、余裕をもたせた長さで設計することが重要です。横方向の変位は、地盤沈下や機器の振動で発生しやすいため、フレキ管を直線に取り付けず、ゆるやかなカーブをつけて応力を分散させます。

角度方向の変位では、最小曲げ半径を守り、急な角度で取り付けないよう注意が必要です。さらに、支持金具やスリーブを併用して余分な力を逃がすことで、本体の破損を防ぎ、耐用年数を大きく延ばせます。

変位方向を意識した設計と取り付けは、フレキ管の性能を最大限に活かし、安全で衛生的な配管システムを維持するための基本なのです。

フレキ管の取り付け作業では、見た目以上に細かい配慮が必要です。取り付けの流れを正しく理解し、工程ごとに注意点を押さえることが、トラブル防止と長期安定稼働の鍵になります。

食品工場での配管設計は、衛生・安全・効率のすべてを支える重要な要素です。フレキ管はその柔軟性から、レイアウト変更や振動対策にも適していますが、サイズ選定・変位方向・取り付け方法を誤ると、かえってリスクを生みます。

正しい知識と設計をもって選定・施工すれば、長期にわたって安定した稼働と清潔な環境を維持できます。日常点検と定期的な交換を計画に組み込み、安全で衛生的な生産ラインを築いていきましょう。
