【飲料用ステンレス配管の基礎知識】継手・規格・外径を正しく理解する

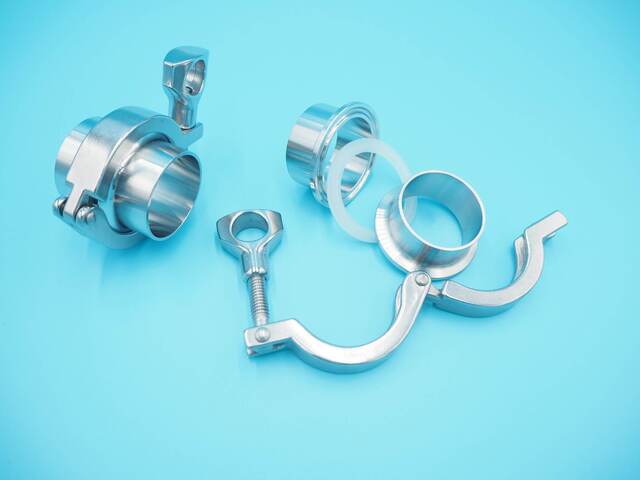

ヘルール継手

最も一般的なのがヘルール継手です。クランプとパッキンを使って接続する構造で、工具を使わずに簡単に脱着できます。

この方式は、内部に段差や隙間ができにくいため、洗浄時に汚れが残りにくく、飲料製造に最適です。

ヘルール継手は、頻繁に分解洗浄を行うラインや、液体・CIP洗浄液を通す工程で多く採用されています。一方で、圧力が高いラインや高温環境では、パッキンの材質選定にも注意が必要です。

溶接継手（ロングエルボ・チーズなど）

ライン構築の際、取り外しが不要な箇所では溶接継手が使われます。エルボ・チーズ・ユニオンなどを溶接して固定するため、強度が高く、長期的な漏れリスクが少ないのが特徴です。

ただし、現場での溶接は清浄度管理が難しいため、あらかじめ工場でプレハブ加工しておくのが理想です。

ユニオン継手

一部ラインでは、ユニオン継手を使用して簡易的な分解清掃を可能にします。着脱が可能で、メンテナンス時に便利です。

ただし、ねじ込み式のため内部に微細な隙間が残る場合があり、衛生管理の観点からは用途を限定する必要があります。

継手の選定は、「どの工程で」「どの頻度で」「どのような液体を」通すかを明確にして行うことが大切です。清掃性・強度・施工性のバランスを考慮し、用途に応じてヘルール継手や溶接・ユニオンを組み合わせる設計が理想です。

JIS（日本工業規格）

日本国内の食品・飲料工場で最も一般的な規格です。ヘルールやユニオンなどのサニタリー継手も、JIS規格に基づいて寸法が定められています。

国内メーカー製品との互換性が高く、部品調達や補修がしやすいのがメリットです。

DIN（ドイツ工業規格）

欧州で主流の規格で、外径やパッキン形状がJISと異なります。飲料・ビール・乳製品などのラインでは、海外設備を導入している場合にDIN規格が使用されることが多いです。

輸入機器を接続する場合、JISとDINの変換継手を利用することで互換性を確保できます。

ISO（国際標準化機構）

国際的な共通基準として策定されており、グローバル生産拠点での統一設計に有効です。海外製の飲料製造設備では、ISOサイズのサニタリー配管を採用しているケースもあります。サイズは2.0S・1.5Sといったインチ表記が一般的で、国内の食品工場でも広く使われています。

規格の違いによる外径差に注意する

サニタリー配管は、ISOやDINなど規格ごとに外径・肉厚が統一されています。同じ規格であればメーカーが違っても基本的には問題なく接続できます。

一方、ISOとDINが混在するなど、異なる規格を組み合わせると外径がわずかに異なり、ヘルール接続部に段差や隙間が生じることがあります。この小さな差が液だまりや洗浄不良の原因につながるため、規格の統一はとても重要です。

配管を組む際は、使用している規格が揃っているか、外径が一致しているかを必ず確認しましょう。とくに改造やライン増設時は、既設設備の規格を事前に把握しておくことがトラブル防止につながります。

外径と肉厚のバランスが性能を左右する

ステンレス配管の肉厚は、耐圧性や耐久性に直結します。飲料用配管では、流体圧力が比較的低いため、「薄肉（Sch5S）」や「中肉（Sch10S）」が一般的に使用されます。

しかし、同じ外径でも肉厚が変われば内径寸法が変化し、結果として流速や清掃効率に影響します。

例えば、厚肉配管は内径が小さくなるため、圧力損失が増え、同じポンプ条件では流量・流速が低下することがあります。その結果、CIP洗浄時に必要な乱流が維持できず、洗浄効率が低下するおそれがあります。

そのため、外径と肉厚は常にセットで確認し、圧力条件・清掃条件・用途を総合的に判断することが欠かせません。

外径公差の確認

サニタリー配管では、外径のわずかなズレがシール性や衛生性に直結します。高精度な継手を使うラインでは、外径・面粗度・真円度のいずれが欠けても、接合部に段差や隙間が生じやすくなります。

このため、施工前にメーカーのカタログや図面で外径寸法・許容差・仕上げ精度を確認することが大切です。特に飲料ラインのCIP洗浄（定置洗浄）を行う場合、接続部の段差や隙間は洗浄不良の原因となり、製品の衛生リスクに直結します。

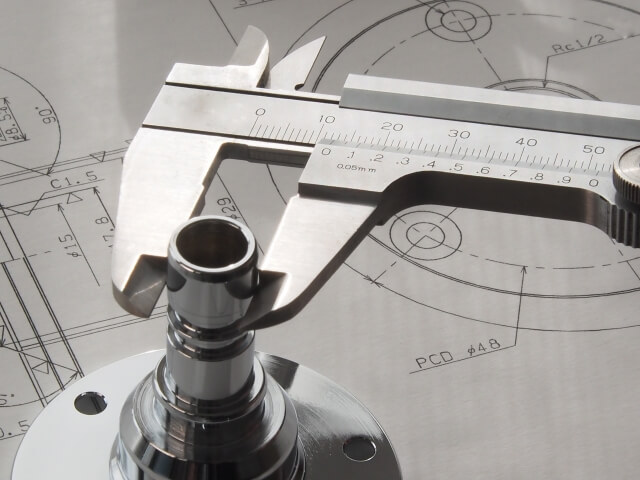

また、現場で寸法確認を行う際は、ノギスや外径ゲージを使用して実測値を記録しておくと、後のメンテナンスや交換時にトラブルを防ぎやすくなります。
