飲料用に適したサニタリー配管部品の選び方と管理のポイント

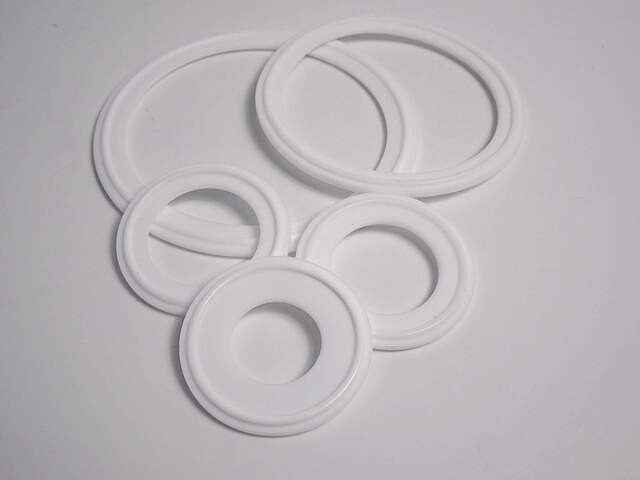

飲料製造ラインで使用されるパッキンは、液漏れ防止だけでなく、製品の「衛生性」と「化学的安定性」を守る重要な役割を担います。ラインでは高温・高圧・アルカリや酸性洗浄など、過酷な条件下で使用されるため、材質の選定を誤るとわずかな時間で膨潤・変形・亀裂などが生じ、漏れや異物混入の原因となります。

主なパッキン素材には次のような特徴があります。

• シリコン：耐熱性と柔軟性に優れ、幅広い温度帯で安定して使える。食品・飲料ラインで最も一般的に採用されており、扱いやすく汎用性が高い。
• EPDM（エチレンプロピレンゴム）：耐熱・耐アルカリ性に優れ、CIP洗浄や高温スチームに強い。洗浄頻度の高い飲料ラインに最適。
• FKM（フッ素ゴム）：酸性・炭酸系の飲料や酸洗浄液にも安定し、pH変動の大きい環境で長寿命。
• PTFE（フッ素樹脂）：非粘着性が高く、糖液やシロップの付着を防ぐ。薬品への耐性も強く、化学洗浄が多い現場に適している。

衛生的に使用するためには、材質だけでなく、配管や継手など接触面の平滑性も欠かせません。表面が粗いと微細な隙間に糖分や微生物が残り、洗浄後の再繁殖リスクが高まります。一般的には表面粗さRa値0.8μm以下を維持することで、CIP洗浄液が均一に流れ、衛生性を安定して保てます。

また、パッキンは「長期間使う部品」ではなく「定期交換が前提の消耗品」です。温度変化や圧力の繰り返しによってゴム弾性が失われ、わずかな歪みから液漏れが発生することもあります。そのため、使用回数やCIPサイクルをもとに交換スケジュールを明確化しておくことが理想です。

日々の点検で表面の劣化や硬化を確認し、早めの交換を徹底することで、製造ライン全体の衛生と安全を確保できます。

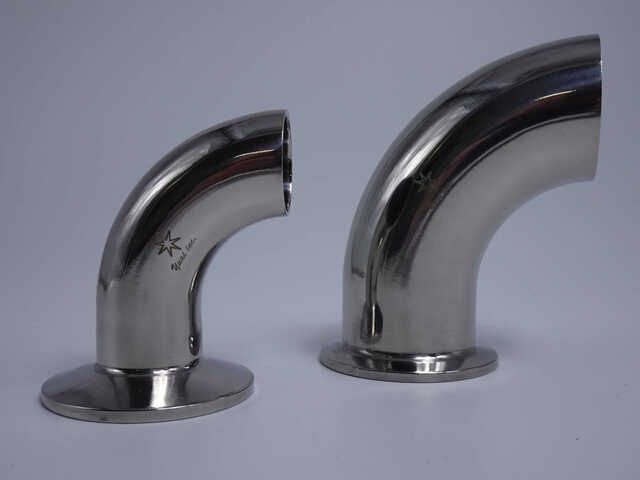

飲料製造ラインにおける配管設計では、液体の「流れの均一性」と「洗浄性」を両立させることが最も重要です。エルボ（曲がり管）は配管の方向を変えるために欠かせない部品ですが、その形状や加工精度が流体の滞留や汚染リスクに大きく関わります。

一般的な90°エルボは取り付けやすく、省スペースでの配管にも適していますが、内部で流速が一時的に低下し、洗浄液が滞留しやすくなります。これに対して、45°エルボや大曲りエルボを採用すると流れが滑らかになり、CIP洗浄時の残留液を減らせます。洗浄後の乾燥性も向上し、衛生状態の維持に効果的です。

また、材質選定も重要な要素です。飲料製造では、コストと扱いやすさの面からSUS304が最も一般的に使用されています。

一方で、塩分や強酸にさらされる工程では腐食が起こる可能性があるため、必要に応じて耐食性の高いSUS316（またはSUS316L）へ置き換える判断が求められます。

さらに、内面をバフ研磨や電解研磨で滑らかに仕上げることで、汚れの付着を防ぎ、バイオフィルムの形成を抑制できます。こうした表面処理と曲率設計の工夫が、日々の洗浄時間短縮やメンテナンス効率の向上につながり、最終的には製造ライン全体の安定稼働を支えます。

クランプは、サニタリー配管同士を密閉・固定するための要となる部品です。飲料製造ラインでは、常に高い衛生状態と安定した圧力条件を維持する必要があり、「衛生性」「耐圧性」「作業効率」を兼ね備えた設計が求められます。

頻繁に分解洗浄が行われる飲料製造ラインでは、ワンタッチで着脱できるヘルールクランプが主流です。部品の洗浄やパッキン交換を素早く行えるため、ライン停止時間を最小限に抑えられます。特にCIPやSIPなど、定期的な定置洗浄を行う設備では、クランプ構造のシンプルさが衛生維持に直結します。

一方、炭酸飲料や高圧ラインでは、ダブルクランプや強化型クランプの採用が効果的です。締結力を高めることで圧力変動や振動による緩みを防ぎ、シール性を安定させます。使用環境によっては、ボルト固定型のクランプを選ぶことで耐久性をより確保できる場合もあります。

また、クランプの締め付けトルクを適切に管理することも欠かせません。過度な締め付けはパッキンの変形を招き、逆に漏れの原因となることがあります。トルクレンチを使用し、メーカー推奨値に基づいて締結精度を一定に保つことで、長期的に安定したシール性能を維持できます。

素材面では、基本的にSUS304またはSUS316Lが使用されますが、塩分や酸に触れる環境では耐食性の高いSUS316Lを選定することで、劣化や腐食を防ぎ長寿命化につながります。クランプ選定は、単なる固定部品ではなく、衛生と安全を両立するための設計要素の一つといえます。

飲料用サニタリー配管の部品選びでは、衛生面とメンテナンス性の両立を意識することが欠かせません。たとえ高性能な部品であっても、取り外しに手間がかかったり、洗浄液が残留しやすい構造では、長期的に衛生状態を保つことは困難です。

配管ラインは常に洗浄・滅菌が繰り返されるため、清掃のしやすさと分解・再組立の容易さを重視した設計が求められます。

そのため、部品の交換サイクルを設計段階から想定し、工具を使わずに分解できるクランプ構造や、内部にデッドスペースを残さない継手形状を選ぶことが理想です。また、ラインごとに規格やメーカーを統一しておくことで、予備部品の管理や調達が容易になり、急な交換時にも対応しやすくなります。

特に飲料製造では、製品ロットごとに洗浄頻度が高く、部品の着脱作業も日常的に発生します。こうした環境では、「衛生的で、かつ扱いやすい構造」を選ぶことが、清潔な設備運用とダウンタイム削減の両方を実現する鍵となります。

飲料製造に使われるサニタリー配管の部品は、一見すると小さなパーツですが、製品の安全性や衛生品質を支える要の存在です。

パッキンは薬品や洗浄液に耐える材質選定と定期交換が欠かせず、エルボは液体の流れや洗浄効率を左右します。クランプは密閉性と作業性のバランスを保つことで、安定した運転とメンテナンスのしやすさを実現します。

これらの要素を組み合わせて設計された配管ラインこそが、飲料の品質を長期間にわたり安定させる基盤となります。

また、部品ごとの特性を理解し、現場条件に合わせた材質・形状を選定することで、無駄なコストやトラブルを防ぎながら、衛生性と生産性の両立を図れます。小さな部品の積み重ねが、大規模な製造ライン全体の信頼性を高めることを意識することが大切です。
