高耐久を実現するSUS316L製サニタリー配管部品の選び方

「L」が示す低炭素仕様による耐食性の高さ

SUS316Lの「L」は「Low Carbon（低炭素）」を意味しており、炭素含有量が0.03％以下に抑えられています。これにより、溶接時の高温環境でも炭化クロムがほとんど生成されず、粒界腐食やピッティング腐食の発生を防ぎます。

サニタリー配管では、乳製品・果汁・医薬品・化粧品などの製造ラインで、CIP（定置洗浄）やSIP（蒸気滅菌）による薬液洗浄や高温蒸気処理が日常的に行われます。こうした繰り返しの薬品接触や温度変化により、SUS304では表面の不動態皮膜が劣化しやすく、やがてピッティング腐食や黒ずみが発生することがあります。

一方、SUS316Lはモリブデンの作用によって、不動態皮膜がより安定し、損傷しても酸素の存在下で自然に再形成されます。これにより、表面の光沢や衛生性を長期間維持しやすく、SUS304に比べて腐食や変色が起きにくい素材です。

さらに、SUS316Lは低温（－196℃）から高温（約870℃）までの広い温度範囲で安定して使用できるため、冷却ラインと加熱ラインの両方に同一素材を使用する設計も可能です。

衛生性・耐久性を両立する最適素材

SUS316Lは乳製品工場や医薬品製造設備、さらにはビール・清涼飲料の充填ラインなど、衛生性と耐久性の両立が求められる環境で特に重宝されています。設備の長寿命化、メンテナンスコストの削減、製品の品質保持に直結する素材として、多くの設計者に選ばれています。

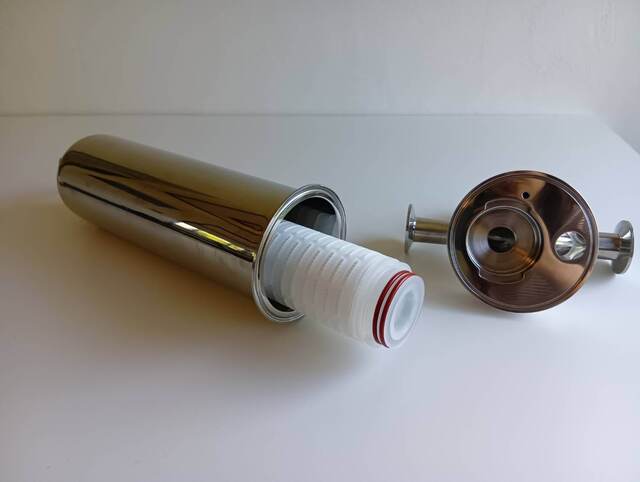

SUS316L製ハウジングのメリット

• 耐食・耐薬品性能が高いため、酸性・アルカリ性洗浄剤や過酸化水素などにも長期対応。
• 溶接部の変質が少ないため、強度低下や腐食発生を最小限に抑制。
• 表面仕上げ性が高く、電解研磨による鏡面処理で細菌やスケールの付着を防止。

品質を見極めるポイント

ハウジングの品質を見極める際は、外観だけでなく内部構造や仕上げ精度にも注目が必要です。表面粗さがRa0.8μm以下（バフ＃600以上）であれば洗浄液の流動性が高まり、汚れ残りを防げます。食品・医薬用途では電解研磨と不動態化処理の組み合わせが有効です。

また、高圧下で使用されるため、熱影響の少ないTIGやレーザー溶接が施されているかを確認しましょう。歪みやクラックを抑え、長期使用でも安定した性能を維持できます。クランプ構造やOリングシールを備えたタイプなら分解洗浄も容易で、メンテナンス効率が向上します。

SUS316L製のハウジングはCIP・SIP環境でも変形が少なく、寸法精度を保ちやすいため、結果としてライフサイクルコストの低減につながります。

SUS316Lチーズ管の特長

SUS316L製のチーズ管は、溶接後も腐食しにくく、

高温・高圧の洗浄液にも耐えられることから、CIP対応ラインの標準仕様とされています。

さらに、モリブデンによる防食性で、乳脂肪・糖分・塩分などの成分が残留しにくいのも特長です。

形状別の選定ポイント

チーズ管は、流体の分岐や合流を制御する重要な継手で、形状によって流れの特性や清掃性が大きく異なります。

T型チーズ管（直角タイプ）

限られたスペースでの配管に適しており、シンプルな構造で扱いやすいのが特長です。ただし、直角に流れが切り替わるため、内部に滞留が発生しやすく、衛生ラインでは洗浄条件に注意が必要です。

Y型チーズ管（90°タイプ）

流体の流れをスムーズに分岐・合流できる形状で、圧力損失が少なく洗浄性にも優れています。食品や医薬ラインなど、衛生性を重視する設備に最適です。

45°チーズ管

流体の方向変化を緩やかにし、圧力損失を最小限に抑えます。分岐効率が高く、流量バランスを保ちながら安定した流れを維持できるため、高精度が求められる工程に向いています。

SUS316Lエルボの特性

SUS316Lエルボは、高い耐酸・耐アルカリ性を備え、熱水・蒸気・薬液による繰り返し洗浄でも腐食や変形がほとんどありません。特に医薬・乳業分野では、洗浄液の温度変化（90～140℃）や圧力変動に強く、長期間の運用でも性能を維持できる点が評価されています。

流体設計上のポイント

• ロングエルボを選ぶことで流体抵抗を抑制し、泡立ちや滞留を防止。
• 電解研磨仕上げを施すことで、表面粗さを最小化し、バイオフィルム形成を抑制。
• クランプ型エルボを採用すれば、着脱・洗浄・検査がワンタッチで可能。

また、溶接部が少ない一体型エルボを採用することで、溶接熱による金属組織の変化を防ぎ、耐久性を高められます。SUS316Lの延性と加工精度を活かせば、曲率や角度を自由に設計でき、現場の制約に合わせた最適な流路設計が可能です。
