サニタリー配管バルブの導入から修理までの手順

バルブの種類を選定する

バルブにはさまざまな種類があり、それぞれの特性を理解して選定することが重要です。サニタリー配管でよく使用されるバルブの種類としては、以下のようなものがあります。

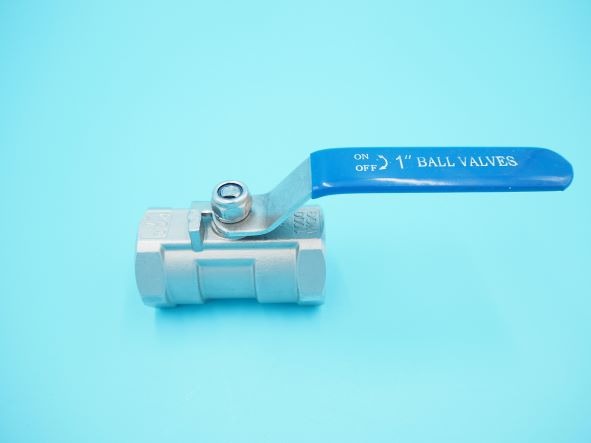

• ボールバルブ：円形のボールが内部で回転し、流体の流れを開閉する仕組み。流体を素早く遮断するのに適しており、耐久性にも優れています。
• ゲートバルブ：流体の制御に使われる一般的なバルブで、開閉がスムーズな特性があります。配管内の流量を細かく調整したい場合に適しています。
• バタフライバルブ：円形のディスクを回転させて流体を制御するバルブで、軽量かつコンパクトで、多くのサニタリー配管に採用されています。
• ダイアフラムバルブ：弾性のある膜（ダイアフラム）を用いて流体を遮断するバルブで、汚染リスクが低く、衛生的な環境に適しています。

どのバルブが最も適しているかは、配管内の流体の種類、温度、圧力、そして衛生基準に基づいて選定する必要があります。例えば、食品や飲料の生産では、バタフライバルブやダイアフラムバルブがよく使われます。これらは清掃がしやすく、流体に直接触れる部分が少ないため、汚染リスクが低いという利点があります。

設置場所の確認

バルブを効果的に機能させるためには、その設置場所も非常に重要です。特にサニタリー配管では、バルブがメンテナンスしやすく、清掃が容易に行える場所に設置されることが推奨されます。設置場所を選定する際は、以下の点に注意が必要です。

• 清掃や点検の際に簡単にアクセスできるか
• 配管システム全体の流体の流れを妨げない場所に設置されているか
• 周辺の温度や湿度などの環境条件がバルブの性能に悪影響を与えないか

例えば、バルブの設置が困難な場所にあると、定期的なメンテナンスが行いづらくなり、結果的に故障リスクが高まることがあります。そのため、運用のしやすさを考慮した設置場所を選ぶことが、長期的な視点での配管管理において非常に重要です。

接続方法の確認

サニタリー配管バルブの接続方法には、以下のような種類があります。それぞれの特性を理解し、用途に応じて適切な接続方法を選定することが必要です。

• クランプ接続：サニタリー配管において最も一般的な接続方法。工具を使わずに簡単に着脱できるため、清掃やメンテナンスが容易です。
• 溶接接続：バルブと配管をしっかりと固定するための方法で、特に高圧や高温環境に適しています。ただし、メンテナンス時にバルブを取り外すのが難しくなるというデメリットがあります。
• スレッド接続：ねじ山を使って接続する方法で、比較的簡単に設置できますが、長期間使用するとねじ部分が劣化する可能性があるため、定期的な点検が必要です。

接続方法の選定は、運用環境や使用頻度、清掃のしやすさなどを考慮して決定するのが望ましいです。

バルブの導入時の注意点

バルブを導入する際には、いくつかの重要な注意点があります。以下の項目を確認しながら、導入作業を進めてください。

• バルブが流体の流れに対して正しい方向に設置されているか確認する
• 配管とバルブの接続部分に漏れがないか確認する
• 取り付け後にバルブの動作テストを行い、異常がないか確認する

導入時にこれらの点をしっかりと確認しておくことで、配管システムのトラブルを未然に防ぎ、長期にわたり安定した運用が可能となります。

定期的な点検

バルブが正常に機能しているかを確認するためには、定期的な点検が不可欠です。主な点検項目としては、以下のようなものがあります。

• バルブの外観に錆や腐食が見られないか
• 動作時に異常な振動や音が発生していないか
• 接続部分からの流体漏れがないか

これらの点を定期的にチェックすることで、バルブの摩耗や不具合を早期に発見し、修理や交換が必要な箇所を特定することが可能です。点検作業は、できれば定期的なスケジュールを組んで行うことで、突然のトラブルを防ぐことができます。

清掃

サニタリー配管バルブは、衛生的な環境で使用されるため、定期的な清掃が必要です。特にバルブ内部には、微生物や汚れが溜まる可能性があるため、清掃を怠ると流体が汚染され、製品の品質に悪影響を及ぼすことがあります。以下の手順で清掃を行いましょう。

• 清掃に使用する薬品や洗剤は、バルブの材質に適したものを選定する
• バルブを分解する場合は、必ず取扱説明書に従って作業する
• 清掃後は、バルブの動作確認を行い、異常がないか確認する

定期的な清掃により、バルブ内部に蓄積された汚れや微生物を除去し、衛生的な状態を保つことができます。

交換部品の確認

バルブのシールやパッキンなどの部品は、経年劣化により摩耗や破損が発生することがあります。そのため、定期的な点検でこれらの部品の状態を確認し、必要に応じて交換を行うことが重要です。適切な交換部品を使用することで、バルブの寿命を延ばし、故障を防ぐことができます。

故障の原因を特定する

まずは、バルブの故障原因を正確に特定することが重要です。一般的な故障原因には、シール部分の劣化や内部部品の摩耗が挙げられます。これを特定するためには、点検作業を行い、以下のような項目を確認します。

• バルブが正常に開閉できるか
• 内部に異物が詰まっていないか
• シールやパッキンが劣化していないか

必要な部品を交換する

故障の原因が部品の劣化や破損である場合、該当する部品を交換します。交換作業を行う際には、必ずバルブの規格に合った部品を使用し、取り付け後には動作確認を行います。誤った部品を使用すると、さらなる故障や不具合の原因になるため、注意が必要です。

修理後のテストと確認

修理が完了したら、バルブの動作確認を行い、正常に機能しているかをテストします。特に衛生管理が重要なサニタリー配管では、修理後のテストは徹底的に行う必要があります。確認項目としては、バルブの開閉がスムーズか、漏れがないか、流体の品質に問題がないかをチェックします。
