サニタリー配管におけるエルボの特徴と施工設計

サニタリー配管は、製造現場における流体の輸送を衛生的に行うために使用されます。これらの配管は、食品、飲料、医薬品、化粧品など、製品の品質や安全性が特に重要な業界で使用され、細菌や汚染物質の侵入を防ぐ設計が求められます。サニタリー配管には、ステンレス鋼（特にSUS304やSUS316）が使用されることが多く、これは耐腐食性や耐久性が高く、衛生的な環境を保つのに適しているためです。また、配管内部が非常に滑らかに仕上げられており、洗浄が容易である点も大きな特徴です。

さらに、サニタリー配管は、耐熱性や耐薬品性にも優れており、製造現場で使用される高温の液体や強力な洗浄剤に対しても長期間にわたって耐えることができます。そのため、製造ラインの停止を最小限に抑え、安定した生産を維持することができます。

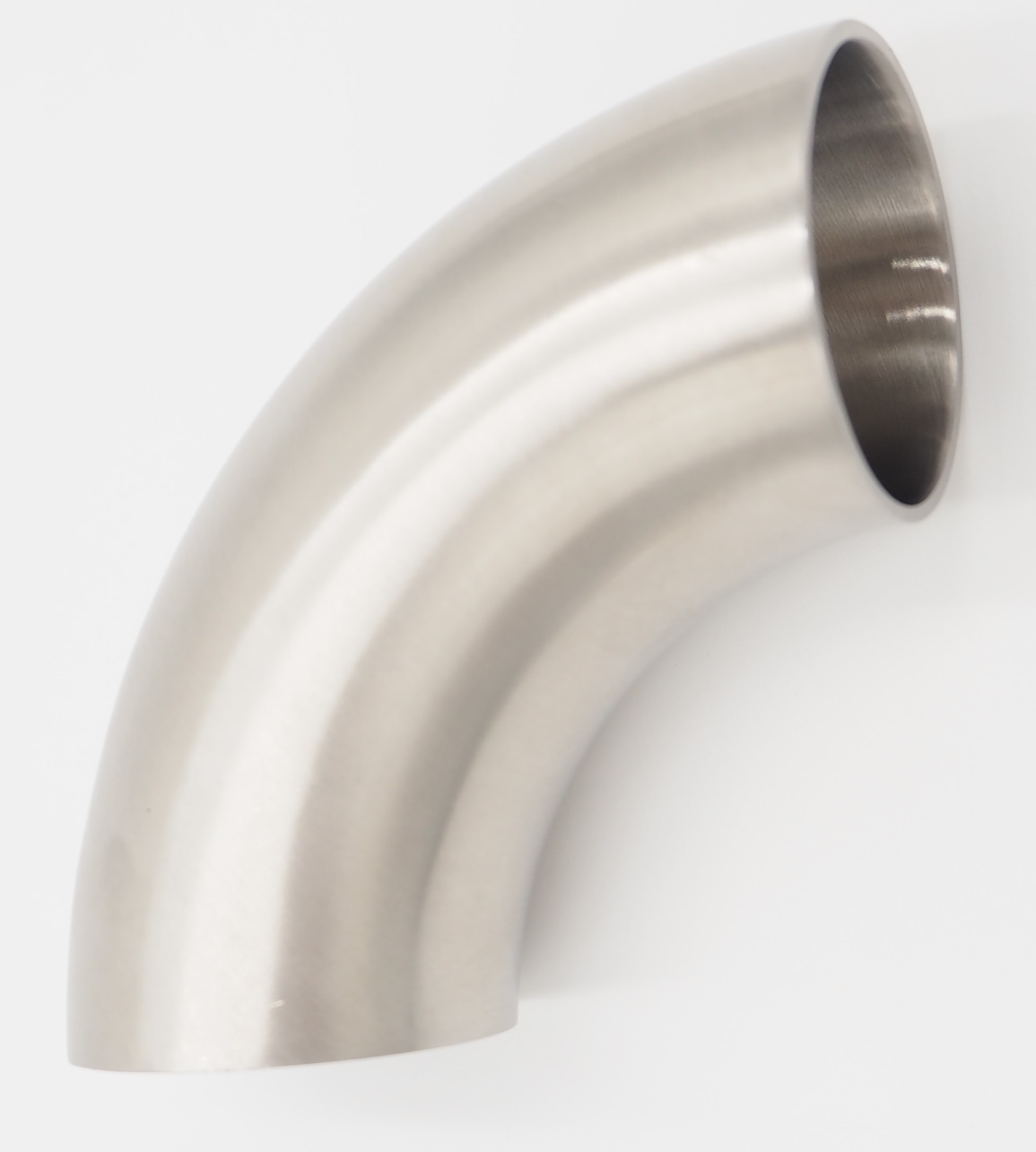

エルボは、配管の方向を変更するために使用される継手です。サニタリー配管システムにおいて、直線だけで配管を敷設することはほとんどなく、設備や製造ラインの配置に合わせて配管が曲がる必要があります。その際、エルボが使用され、配管の方向を滑らかに変更します。エルボの主な機能は、流体の流れをスムーズに維持し、圧力損失を最小限に抑えることです。

エルボには、30度、45度、90度といったさまざまな角度のものが存在し、配管の設計に応じて選ばれます。また、エルボのサイズも多様であり、使用する配管の径に合わせて選定することが可能です。エルボは、配管全体の効率を高めるだけでなく、流体が滞留しにくく、清掃がしやすい構造となっている点でも重要です。

サニタリー配管におけるエルボの特徴は、次のようなポイントに集約されます。

• 衛生的なデザイン：エルボの内側の表面は非常に滑らかで、流体が滞留することなくスムーズに流れるように設計されています。このため、汚れや微生物が蓄積するリスクが少なく、定期的な洗浄も簡単に行うことができます。
• 耐久性の高い素材：サニタリー配管に使用されるエルボは、主にステンレス鋼で作られています。特にSUS304やSUS316など、耐腐食性に優れた素材が一般的に使用されており、酸性やアルカリ性の強い洗浄剤に対しても高い耐久性を発揮します。
• 角度とサイズのバリエーション：エルボには、30度、45度、90度、180度といったさまざまな角度があり、配管の設計に応じた柔軟な選択が可能です。また、配管の径に応じてエルボのサイズも豊富に揃っており、設計の自由度が高いのも大きな特徴です。

サニタリー配管の施工は、非常に繊細な作業が求められます。エルボの施工においても、特に衛生基準を満たすための細心の注意が必要です。施工の際には、配管内部に汚れや異物が侵入しないように徹底した管理が行われます。また、配管の溶接部分や接続部分も、滑らかで流体がスムーズに流れる状態に仕上げることが求められます。以下に、エルボの施工における主なポイントを示します。

• 適切な位置決めと設置：エルボを使用する際は、全体の配管レイアウトを考慮し、最適な位置に設置する必要があります。エルボの数が多すぎると、流体の流れが滞り、圧力損失が大きくなるため、できるだけ少ないエルボで効率的に設計することが求められます。
• 高品質な溶接技術：エルボを配管に接続する際、溶接部分が衛生面でのリスクとなることがあります。熟練した技術者による溶接作業が不可欠であり、特に内側の溶接部分を滑らかに仕上げることが重要です。溶接後は、研磨や洗浄を行い、配管内部に凹凸がないように仕上げます。
• 洗浄と点検の徹底：施工が完了した後、配管内部の洗浄を徹底することが重要です。エルボ部分は特に汚れがたまりやすい部分であるため、CIP（定置洗浄）システムなどを利用して、隅々まで洗浄を行います。

エルボは、サニタリー配管の設計において非常に重要な要素です。流体のスムーズな流れを維持し、圧力損失を最小限に抑えるために、エルボの配置や角度を適切に選定する必要があります。また、配管全体のレイアウトやスペースの制約を考慮しながら、効率的な設計を行うことが求められます。

サニタリー配管におけるエルボは、配管システム全体の効率性や衛生性を左右する重要な部品です。適切な種類のエルボを選び、正確な施工を行うことで、配管内の流体を衛生的かつ効率的に輸送することが可能です。また、設計段階でのエルボの配置や角度の選定は、圧力損失を抑え、メンテナンスを容易にするために非常に重要です。

SUS管ストアでは、サニタリー配管をはじめバルブやフィルター、検査資材など配管資材や製造ラインに関する幅広い商品を取り揃えております。販売から施工・メンテナンスまでワンストップで対応しております。配管システムの設計に関するお悩みは、ぜひSUS管ストアへご相談ください。
