エルボ45° (JIS)
商品コード： 0015-Jsanitary1.0SSUS304 ～ 0015-Jsanitary4.0SSUS316L

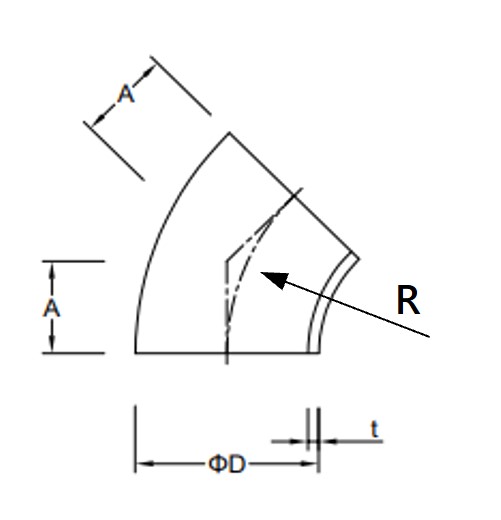

CAD図
エルボ45° (JIS)
商品コード： 0015-Jsanitary1.0SSUS304 ～ 0015-Jsanitary4.0SSUS316L
￥629 ～ ￥3,993 （税込）
【45°の違いが生む、優れたパフォーマンス】
両溶接式エルボ45°は配管の方向転換に使われ、配管に直接溶接されることで、高い密封性を維持します。
特徴：SUS304の高品質ステンレス鋼は錆に強く、管圧が1.5ｍｍを超え、強度もあります。
用途：用途：食品、飲料、医療・医薬品工場等
✽サニタリー管の用途以外にステンレスマフラーや装飾、手すりなど様々な用途でご利用いただいております。
タイプ：溶接
規格：JIS G 3447 サニタリー管規格対応
材質：SUS304/SUS316L
表面仕上げ：＃400相当バフ研磨
ミルシート：あり
両溶接式エルボ45°は配管の方向転換に使われ、配管に直接溶接されることで、高い密封性を維持します。
特徴：SUS304の高品質ステンレス鋼は錆に強く、管圧が1.5ｍｍを超え、強度もあります。
用途：用途：食品、飲料、医療・医薬品工場等
✽サニタリー管の用途以外にステンレスマフラーや装飾、手すりなど様々な用途でご利用いただいております。
タイプ：溶接
規格：JIS G 3447 サニタリー管規格対応
材質：SUS304/SUS316L
表面仕上げ：＃400相当バフ研磨
ミルシート：あり
- CADデータのダウンロードはこちらから
【エルボの種類】■45度エルボ：45度の角度で配管を曲げる際に使用されます。緩やかなカーブを形成するため、流体の流れが阻害されにくく、圧力損失を最小限に抑えることができます。
■90度エルボ：最も一般的に使用されるエルボで、直角に配管を曲げる際に利用されます。スペースが限られている場所での配管に適しており、効率的なレイアウトが可能です。
■180度エルボ：流体の流れを大きく変える際に使用されるエルボです。Uターンさせる必要がある場合など、特殊な配管設計に使用されます。
